目地延長４１２ｍ（ＶＫＲＨ２型）：頂版、底版、側壁

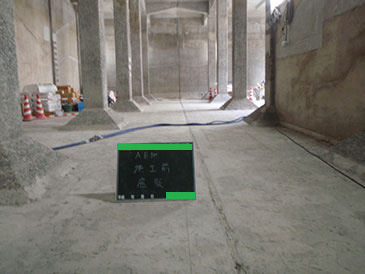

施行前

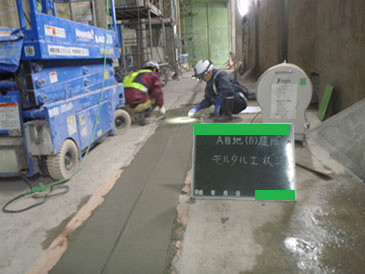

モルタルライニング工
※既設コンクリート面の凹凸の修正目的で、断面修復材にて５ｍｍ厚のライニング補修。

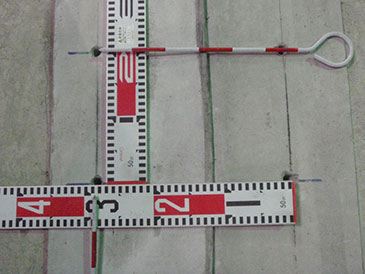

アンカーライン墨出し工
※継手の伸縮性能にあったピッチにて墨出し

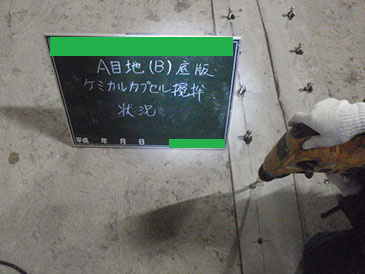

アンカー打設工

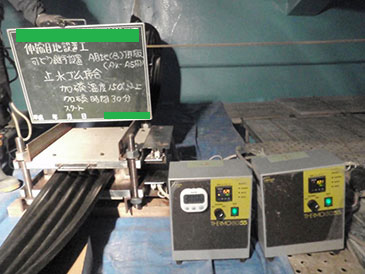

止水ゴム接合工

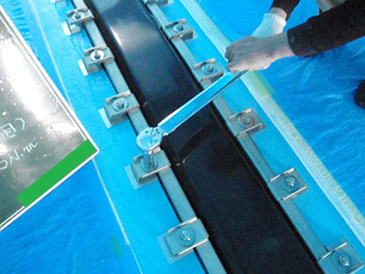

取付工

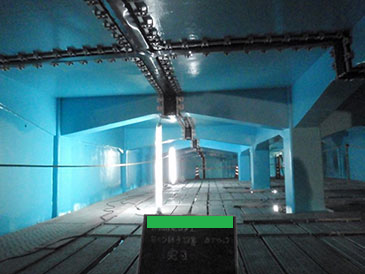

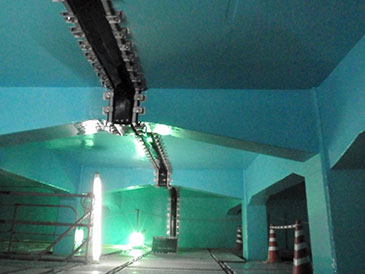

完成

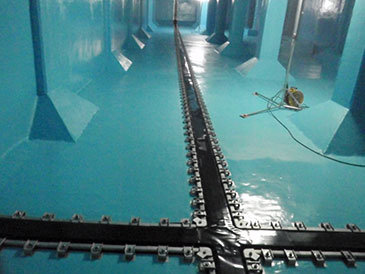

完成
完成
