工事事例紹介

外面補修・補強継手(RSW)

埋設部伸縮管耐震補強φ2400mm(リペアスリーブ:RSW型)

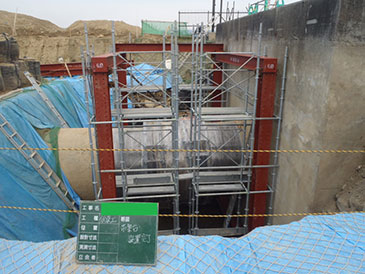

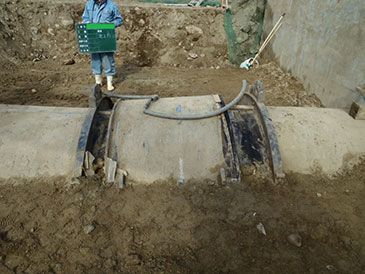

施行前

施行前

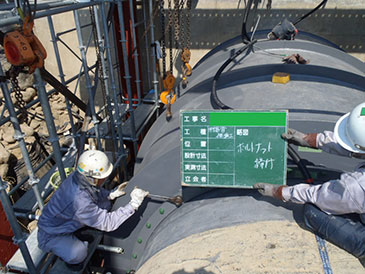

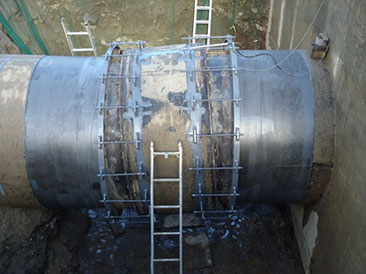

抜出し防止ボルト設置工

抜出し防止ボルト設置工

※既設伸縮管が脱管(伸び量が限界値のため)の恐れがあった為、安全を考慮し抜出し防止ボルトを設置した。

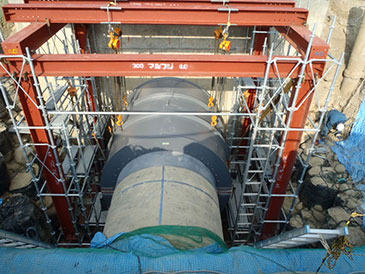

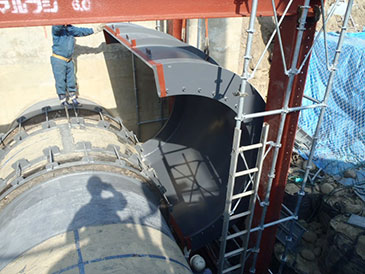

門型吊架台設置工

門型吊架台設置工

※既設伸縮管にリペアスリーブの重量(約20t)を加重させないために吊架台を設置し組立完了までリペアスリーブを吊った状態にて施工。

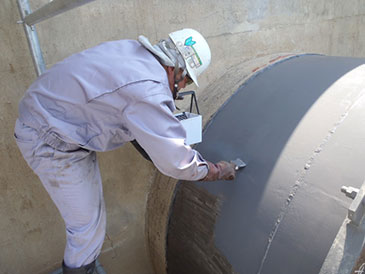

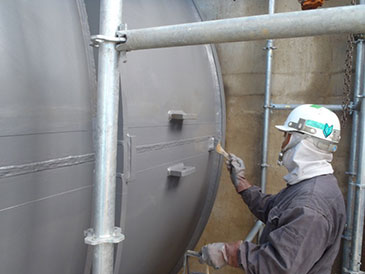

既設管ケレン工

既設管ケレン工

※リペアスリーブのゴムリングシール面となる部分の2種ケレン

既設管塗装工

既設管塗装工

使用塗料
水道用液状エポキシ樹脂塗料 500μm以上

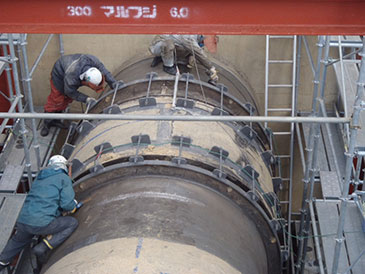

リペアスリーブ仮組工

リペアスリーブ仮組工

リペアスリーブ仮組工

リペアスリーブ仮組工

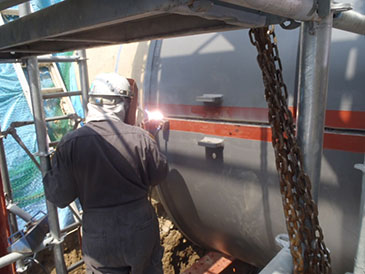

リペアスリーブ溶接工

既リペアスリーブ溶接工

リペアスリーブ溶接部塗装工

リペアスリーブ溶接部塗装工

使用塗料
水道用液状エポキシ樹脂塗料 500μm以上

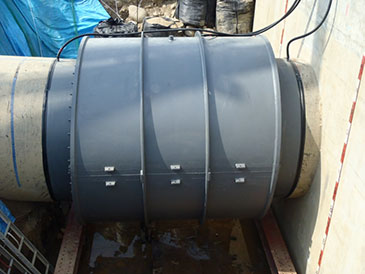

リペアスリーブ組立工

リペアスリーブ組立工

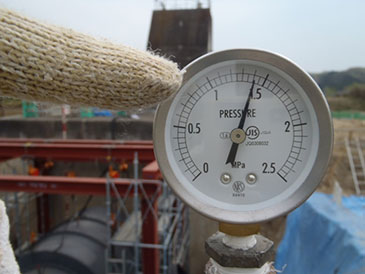

既設管塗装工水圧試験工

既設管塗装工水圧試験工

※管内水圧と同等圧の1.4MPaにて10分保持。

完成

完成
